机顶盒刷家用NAS-跑芯片型号教程
一、工具
机顶盒、螺丝刀、USB转TTL下载线
![图片](https://mmbiz.qpic.cn/mmbiz_png/LzzuPbZCvibzmD5Z2kvl5ibsxzTVPsUbxvAHYIAjdUqNIiba8MlpYvlABvAGYnbIlNfRTwicaTr2E8Cdd2nFZHHhibQ/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)
)
![](https://mmbiz.qpic.cn/mmbiz_png/LzzuPbZCvibzmD5Z2kvl5ibsxzTVPsUbxvhnDkb261XRCDKDN0KvPZbNugK16vDSLhl1XXn8pu4BVCoRz6jicpY5Q/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)

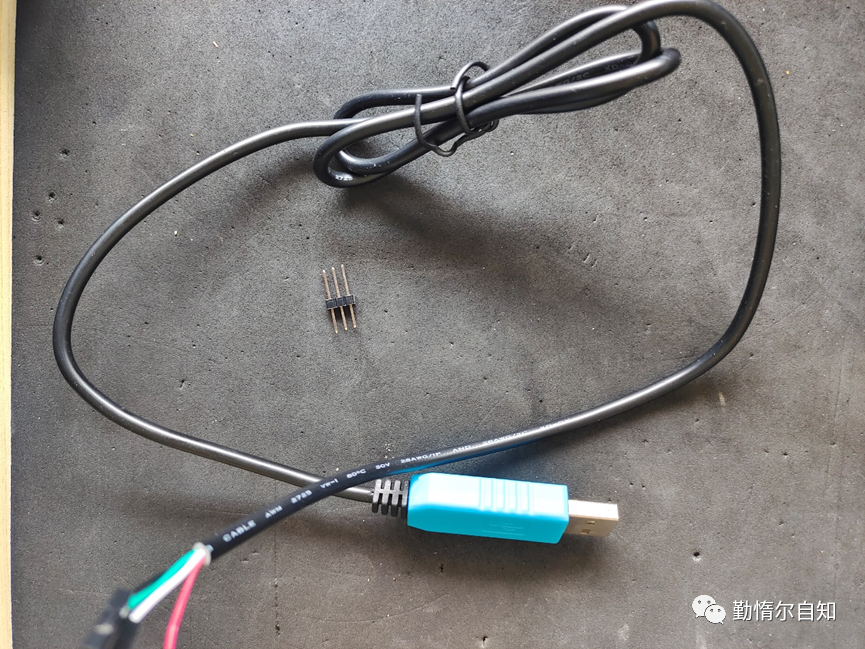

USB转TTL线,淘宝很多,最好是带个排针吧。
二、软件
刷机软件:HiTool 5.3.12
三、过程
a)打开机顶盒
![图片](https://mmbiz.qpic.cn/mmbiz_png/LzzuPbZCvibzmD5Z2kvl5ibsxzTVPsUbxvnJuGykhlnee6bYQFHOFvhSjwBFUwSmU7yEQjT8TRgXlKKrZXOkr4FQ/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)
只需要拆这两个螺丝就可以了,剩下就是撬开就可以了。
![图片](https://mmbiz.qpic.cn/mmbiz_png/LzzuPbZCvibzmD5Z2kvl5ibsxzTVPsUbxvjxgBRdic3g6Qx4G6eXbmj9UOicS550Yx584UgVroEcecTC9CSk5utdNw/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)

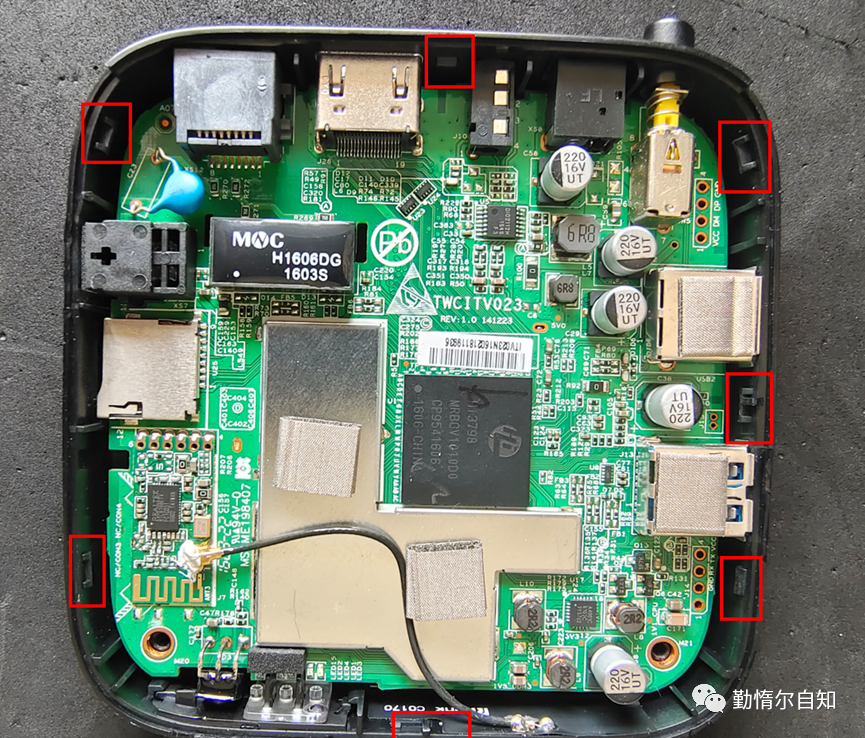

周围是一个圈塑料卡子,别弄坏了
b)连接好TTL线和机顶盒
![](https://mmbiz.qpic.cn/mmbiz_png/LzzuPbZCvibzmD5Z2kvl5ibsxzTVPsUbxvwk2el9WFMZQTkGbYj4glkaLJssaf1KeKHvVBVicZ2sNdrx0j8xegnfg/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_png/LzzuPbZCvibzmD5Z2kvl5ibsxzTVPsUbxvp1CGhG3icHr15IokBBia8ZMURJ6w8I7IasAbaBjSRnLHug8UeibtkSrSQ/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)

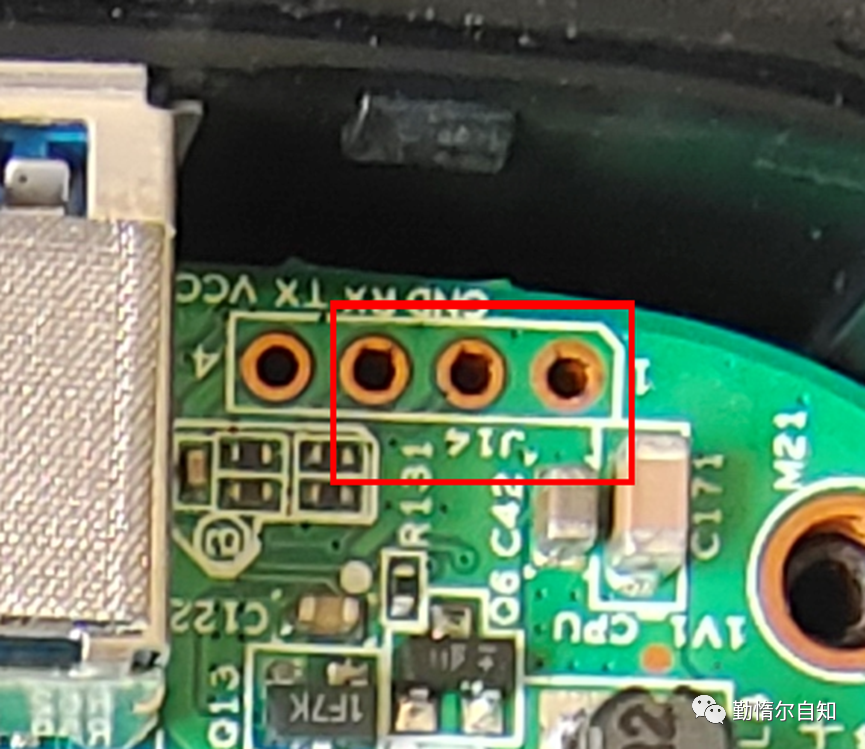

只需要 GND、TX、RX就可以了
连接排针和TTL线,然后插入这个孔,最好是焊接,不然不稳定。
注意:不同TTL线的颜色,表示RX、TX含义不同,具体的看买的是啥线,只要别短路烧坏,如果通讯有问题,一般TX、RX换一下就可以了!

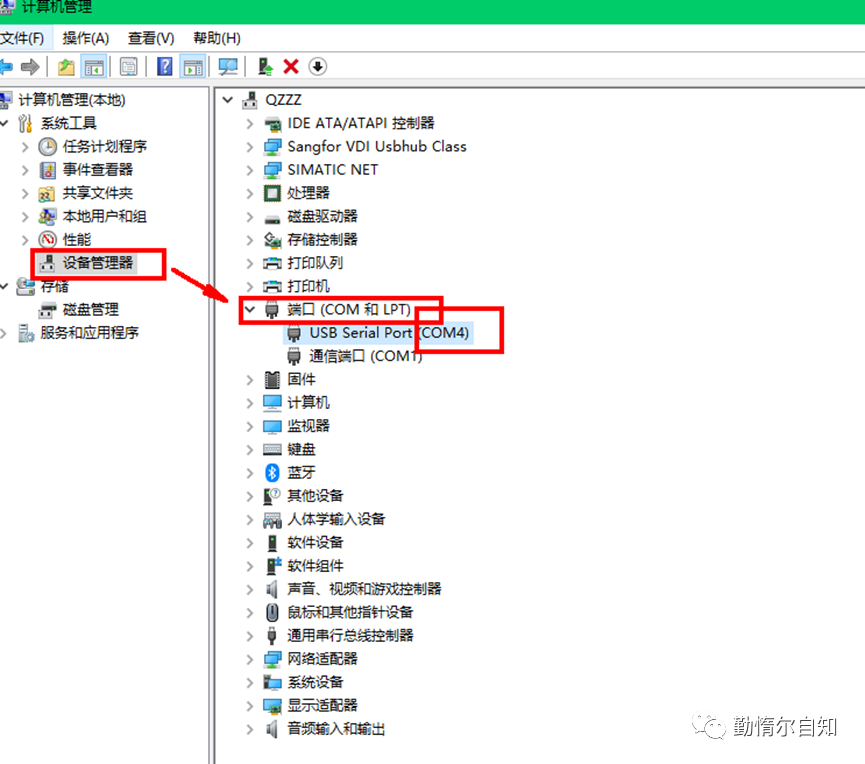

c)查看串口号
![图片](https://mmbiz.qpic.cn/mmbiz_png/LzzuPbZCvibzmD5Z2kvl5ibsxzTVPsUbxvZqbj9kP6MeuIjQxltG7CO2C8z5g5Ch8fdiaKRjmJublFibhbsCWC4AXg/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_png/LzzuPbZCvibzmD5Z2kvl5ibsxzTVPsUbxvW4fGavbb6aKicS4rHQ1qlnNk5Eo2BRDyet7kzzw1KcbrdBSCyGPhtsg/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)
我的是com4,记住com4!!
一般都是免驱动的,或者无非就是CH340 、PL2303一类的芯片,自己网上下载或者找卖家要都可以!

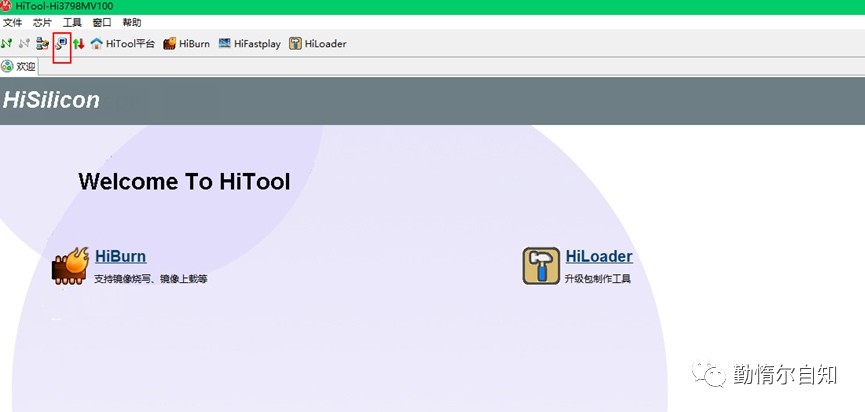

d)打开HiToll
刚开始不知道芯片型号,芯片随便选!!!
单击:打开终端工具
![图片](https://mmbiz.qpic.cn/mmbiz_png/LzzuPbZCvibzmD5Z2kvl5ibsxzTVPsUbxvISqUpn4jEWdotzLicK0uwhYWfmastZ3z7GAQ499PbNtLPnkNKDjE7mg/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)
e)连接终端
![图片](https://mmbiz.qpic.cn/mmbiz_png/LzzuPbZCvibzmD5Z2kvl5ibsxzTVPsUbxvw52XEbic2mfAIvmd5AIxezxPL2iaQEfStC4LXoeiamAia7bBNAauQp6udA/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_png/LzzuPbZCvibzmD5Z2kvl5ibsxzTVPsUbxvvmG7JwnCnQjm5YMRCNFLRpWoXeTgJTeyJiah2WK1XBePaHkaFqs3T8A/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)

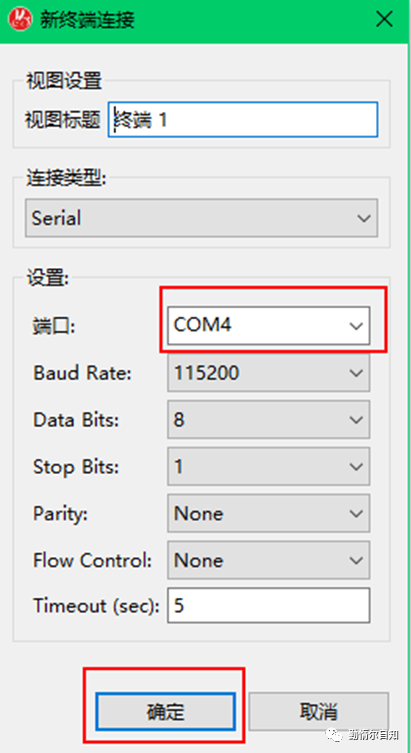

选择串口,就是之前设备管理器里面的串口号
![图片](https://mmbiz.qpic.cn/mmbiz_png/LzzuPbZCvibzmD5Z2kvl5ibsxzTVPsUbxvTxOpqBJuHccnRnYx4t52Ng2zdkV6jBwRum7Yt4GXP1b44pgkHeD57w/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)
f)断电重新上电(不要拔掉TTL线缆)
![图片](https://mmbiz.qpic.cn/mmbiz_png/LzzuPbZCvibzmD5Z2kvl5ibsxzTVPsUbxv6SgjLckg8qPfSiaKNECiccPliaemrYNR3AvAH3hSgJNxyREqBeeCBgJNw/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)

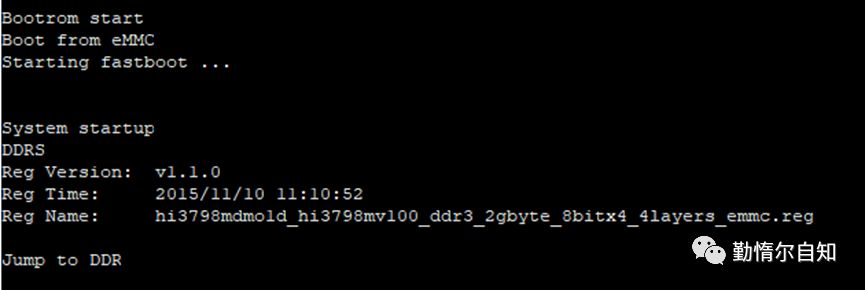

好了,芯片号hi3798mv100!
PS:其实也可以不用这个工具,随便找一个串口调试工具,只要把波特率设置好,设备重启,自动就可以读出来了。
用这个hiTool主要是后面要刷程序。。
(下面是串口调试软件的,读出来的)
![图片](https://mmbiz.qpic.cn/mmbiz_png/LzzuPbZCvibzmD5Z2kvl5ibsxzTVPsUbxvT6MdiaRahLc6av16aIB4UxiaeXutxEoI83wc14kFgbZ71ZuxIJ22lJpA/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)
